Recorrido de gases en calderas: por qué el hollín eleva el consumo de combustible

El combustible no se pierde solo en la llama

Una caldera convierte la energía de combustión en vapor o agua caliente mediante una secuencia de transferencia de calor. La llama y los gases calientes recorren superficies diseñadas para entregar energía al lado de agua antes de salir por la chimenea. Cuando ese recorrido se obstruye o sus superficies se ensucian, la caldera puede seguir operando, pero necesita quemar más combustible para entregar el mismo resultado de proceso.

En campo suele decirse que un paso de gases “tapado multiplica el gasto”. La idea correcta es que la pérdida puede amplificarse por varios efectos que ocurren a la vez: el hollín actúa como barrera térmica, los gases salen más calientes, cambia la resistencia al flujo, el quemador puede operar con una condición distinta y la planta exige más tiempo de fuego para mantener presión o temperatura. La magnitud no debe suponerse; debe calcularse contra una línea base de la propia caldera.

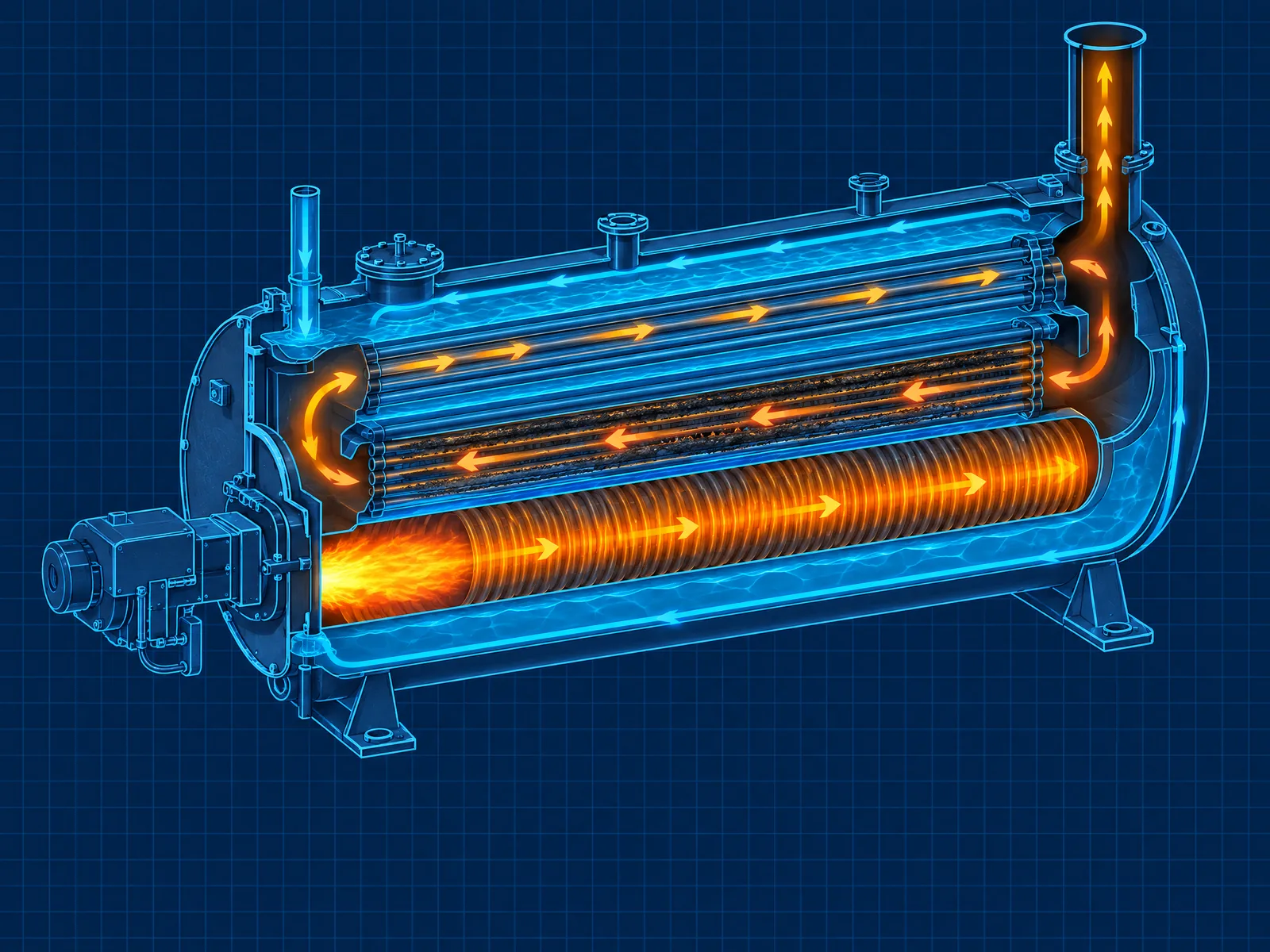

Qué significa el recorrido de gases

Según el diseño, una caldera puede conducir los gases de combustión por una o varias zonas antes de la salida. El propósito es aumentar el contacto con superficies de transferencia y extraer calor de manera controlada. En un equipo pirotubular, por ejemplo, la geometría de hornilla, tubos, cámaras y retornos forma parte del desempeño térmico. En otros equipos, el principio sigue siendo el mismo: el calor debe cruzar una superficie limpia y diseñada para transferirlo al medio de trabajo.

No conviene evaluar una caldera solo por su placa de capacidad. La condición real depende de combustible, carga, tiro, aire de combustión, temperatura de gases, calidad de agua, estado de tubos, aislamiento, purgas, retorno de condensado y control. El recorrido de gases es una pieza crítica porque conecta directamente la combustión con la captura de calor.

El hollín no es solo un problema de limpieza

El hollín es un depósito generado por combustión incompleta o condiciones de combustión que deben investigarse. Cuando se adhiere a tubos y superficies calientes, agrega resistencia al paso de calor. En lugar de entregar energía al agua, una fracción mayor permanece en los gases y sale por la chimenea. El resultado puede verse como una elevación de temperatura de gases de salida respecto de una condición limpia y comparable.

El Departamento de Energía de Estados Unidos señala que los depósitos sobre superficies de transferencia reducen la eficiencia y publica valores de referencia para el efecto de capas delgadas de hollín. Su guía de sistemas de calentamiento de proceso ilustra por qué una acumulación aparentemente menor merece atención. Esos valores no sustituyen el diagnóstico de una caldera particular: la carga, el combustible, la geometría y el estado de operación cambian el resultado.

Además de la pérdida térmica, un ensuciamiento sostenido puede traer otras consecuencias:

• Mayor temperatura de salida de gases y mayor pérdida por chimenea.
• Variaciones de tiro o caída de presión que afectan estabilidad de combustión.
• Más tiempo de operación del quemador para mantener la misma demanda.
• Dificultad para sostener presión o temperatura en picos de producción.
• Mantenimiento correctivo más complejo si el depósito se combina con corrosión, daño de refractario o deterioro de tubos.

Cómo se forma una cadena de sobreconsumo

El gasto no aumenta por una sola variable. Imagine una caldera que antes atendía una carga determinada con una temperatura de gases conocida. Si las superficies se ensucian, el agua recibe menos calor por unidad de combustible. Para compensar, el quemador permanece activo por más tiempo o aumenta su firing rate. Esa mayor condición de fuego puede elevar el flujo y la temperatura de los gases de salida. Si además el ajuste de aire no se revisa, puede aparecer exceso de aire o combustión incompleta.

El resultado es una cadena: menos transferencia, más energía que se va por chimenea, más combustible para cumplir la demanda y más depósitos si la condición de combustión no se corrige. El costo acumulado puede ser relevante, pero no es profesional atribuir un porcentaje fijo sin datos de carga y combustible. La oportunidad se cuantifica comparando la operación actual con una línea base limpia, estabilizada y documentada.

Qué variables deben vigilarse

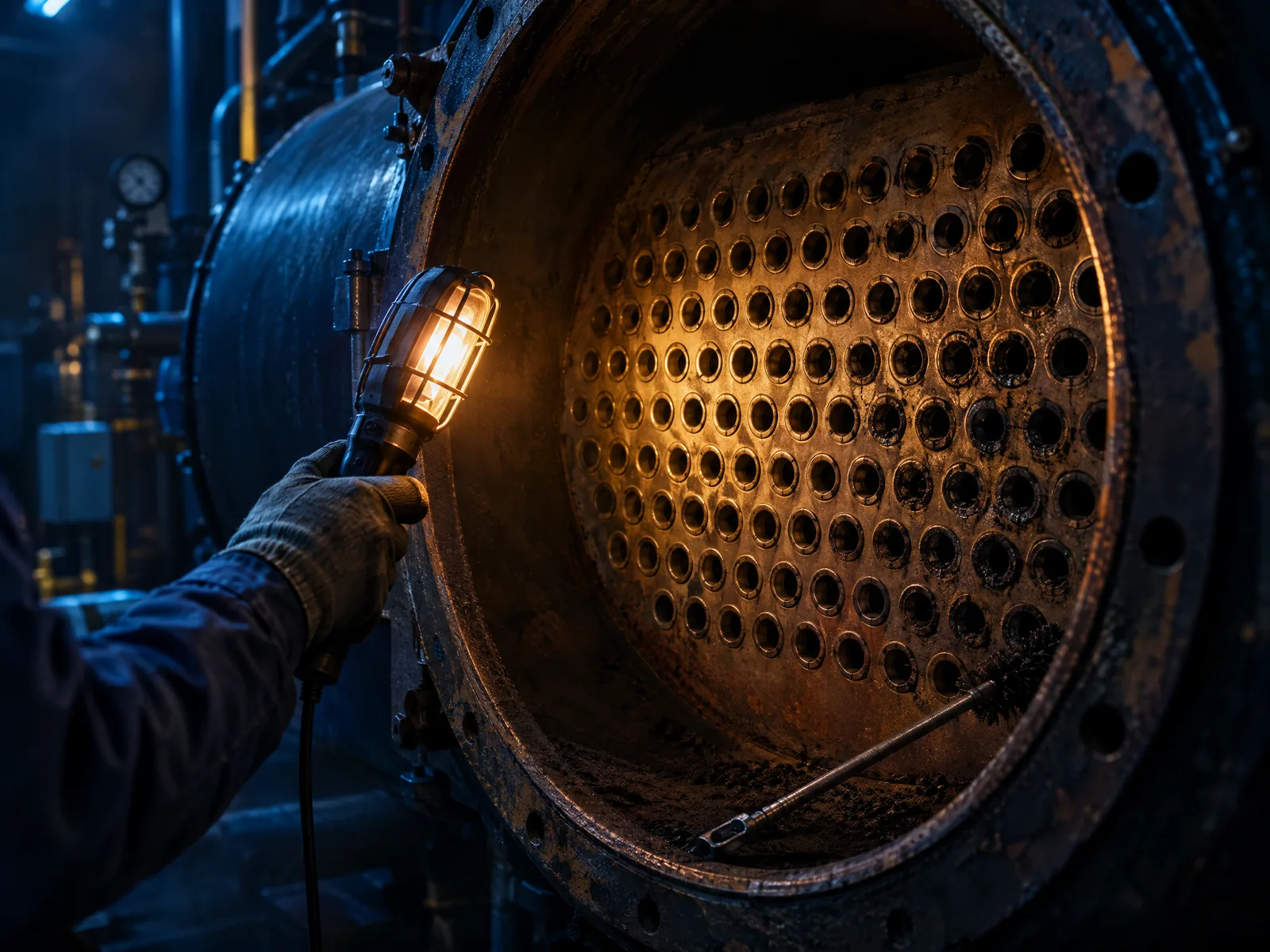

Una inspección visual sigue siendo útil, pero no basta para gestionar eficiencia. Conviene registrar variables que permitan comparar una caldera consigo misma en condiciones semejantes:

• Producción de vapor o demanda térmica de proceso.
• Consumo de combustible durante un periodo comparable.
• Temperatura de gases de salida y temperatura de aire de combustión cuando se disponga.
• Oxígeno, dióxido de carbono, monóxido de carbono y otros datos que entregue un analizador apropiado.
• Presión o temperatura de suministro al proceso.
• Lecturas de tiro, alarmas, tiempos de operación y arranques del quemador.
• Fecha de limpieza, intervención, cambio de combustible y hallazgos de inspección.

El Departamento de Energía de Estados Unidos explica que la temperatura de chimenea y la concentración de oxígeno o dióxido de carbono son indicadores primarios de eficiencia de combustión. Su ficha sobre eficiencia de calderas también advierte que tanto el aire insuficiente como el exceso de aire perjudican el desempeño. La lectura debe hacerse con instrumentos calibrados y por personal que conozca los límites del equipo.

Limpiar sin encontrar la causa solo repite el problema

Una limpieza programada puede recuperar transferencia, pero una intervención completa debe investigar por qué se produjo el depósito. Entre las causas posibles están ajuste de quemador, condición del combustible, atomización, aporte de aire, tiro, infiltraciones de aire, carga muy variable, mantenimiento de boquillas o ventiladores y prácticas de arranque y parada. La respuesta no es igual para todos los combustibles ni para todas las calderas.

El alcance de mantenimiento debería incluir inspección de la ruta de gases, limpieza con método compatible, revisión de refractario cuando aplique, revisión del quemador, verificación de seguridad y una prueba de retorno a servicio. Después, las lecturas deben compararse con la línea base. Si la temperatura de gases baja, la estabilidad mejora y el consumo por unidad de producción se normaliza, la planta tiene evidencia del resultado.

Convertir el mantenimiento en una decisión de operación

La mejor frecuencia de limpieza no se define solo por calendario. Debe considerar horas de operación, tipo de combustible, tendencia de temperatura de gases, historial de combustión, producción y criticidad del proceso. Una rutina basada en condición ayuda a programar una parada antes de que la pérdida se convierta en emergencia.

Un reporte técnico útil no se limita a decir “se limpió la caldera”. Debe indicar condición encontrada, zonas intervenidas, causa probable por validar, lecturas antes y después, acciones sobre combustión y fecha de próxima verificación. Ese registro protege la continuidad y transforma un gasto de mantenimiento en conocimiento operativo.
