Análisis de gases en calderas y equipos de combustión: una medición que protege eficiencia y continuidad

Un analizador no reemplaza al operador: le entrega evidencia

En una caldera, horno, secador o equipo de combustión, la llama puede verse estable y aun así trabajar fuera de una condición eficiente. El análisis de gases permite observar variables que no son evidentes a simple vista y relacionarlas con el combustible, el aire, el tiro, la carga y la temperatura de salida. Su valor no está en obtener un número aislado, sino en construir una línea base que ayude a detectar cambios y tomar decisiones con seguridad.

Una medición bien realizada puede apoyar mantenimiento, ajuste de combustión, evaluación de consumo y diagnóstico de una anomalía. Una medición improvisada puede llevar a ajustar un quemador por una lectura no comparable, con el riesgo de comprometer estabilidad, emisiones o seguridad. Por eso el análisis debe formar parte de un procedimiento técnico, con instrumento apropiado, punto de muestreo definido, personal competente y criterios de operación aprobados.

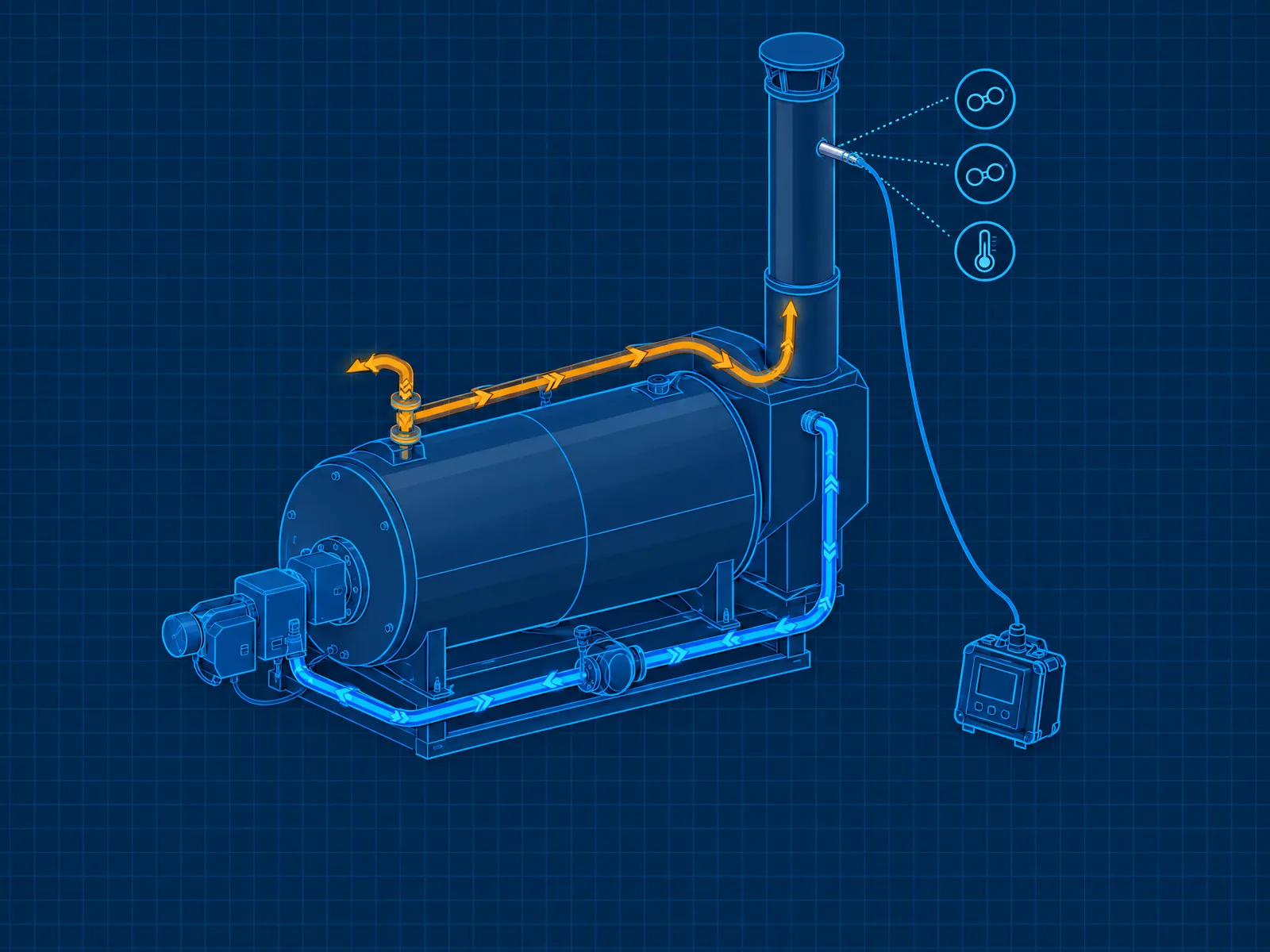

Qué puede mostrar una medición de gases

Dependiendo del instrumento y del servicio, un analizador puede reportar oxígeno, dióxido de carbono, monóxido de carbono, temperatura de gases, temperatura de aire, eficiencia calculada y otras variables. El significado de cada una depende del combustible, la carga y el diseño del equipo. No existe un valor único de oxígeno que sea correcto para todas las calderas o todos los quemadores.

El principio es sencillo: la combustión necesita una relación adecuada entre combustible y aire. Si falta aire, puede haber combustión incompleta, monóxido de carbono, humo o hollín. Si hay aire en exceso, una mayor cantidad de gases debe calentarse y salir por la chimenea, llevando energía que no se aprovechó. El Departamento de Energía de Estados Unidos explica esta relación y señala que las concentraciones de oxígeno o dióxido de carbono, junto con la temperatura de gases, son indicadores principales de eficiencia de combustión. Su ficha técnica sobre calderas ofrece una base útil para entender el balance.

La lectura solo vale si se compara con una condición conocida

Una caldera al 30 % de carga no se comporta igual que la misma caldera cerca de su demanda máxima. El combustible puede cambiar, la temperatura ambiente puede variar y el proceso puede requerir un perfil diferente. Por eso una lectura de hoy no debe compararse de forma automática con una lectura de meses atrás si no se conoce la carga y la condición de operación.

Una línea base debe registrar al menos:

• Fecha, equipo, combustible y responsable de la medición.
• Carga de operación o producción asociada durante la lectura.
• Presión de vapor o temperatura de proceso que se estaba entregando.
• Oxígeno, dióxido de carbono, monóxido de carbono y temperatura de gases, según el instrumento.
• Temperatura de aire de combustión si está disponible.
• Estado de filtros, ventiladores, quemador, superficies de transferencia y último mantenimiento.
• Observaciones de llama, humo, alarmas, tiro o inestabilidad.

Esta base no busca generar burocracia. Permite que una tendencia tenga sentido. Si la temperatura de gases sube para la misma carga, si aumenta el oxígeno sin una razón de operación o si aparece monóxido de carbono, la planta tiene una señal que merece revisión antes de que el problema se manifieste como mayor consumo o falla.

Qué problemas ayuda a detectar

El análisis de gases puede contribuir a investigar varias condiciones, siempre junto con una inspección de equipo y proceso:

• Exceso de aire o ingreso no deseado de aire en la ruta de gases.
• Aire insuficiente, mala mezcla o condición de combustión incompleta.
• Variaciones relacionadas con boquillas, atomización, presión de combustible o ventilación.
• Pérdida de transferencia por hollín, incrustación u otras superficies sucias.
• Cambio de combustible, poder calorífico o condición de acondicionamiento.
• Diferencias entre quemadores, turnos o puntos de carga.
• Aumento de temperatura de chimenea que debe compararse con la condición limpia del equipo.

El análisis no confirma por sí solo una causa raíz. Un valor de oxígeno fuera de la línea base puede tener relación con ajuste de aire, pero también con infiltraciones, carga, tiro o un problema de medición. La decisión correcta es usar el dato para dirigir la inspección, no para reemplazarla.

Medir con seguridad y con instrumentos confiables

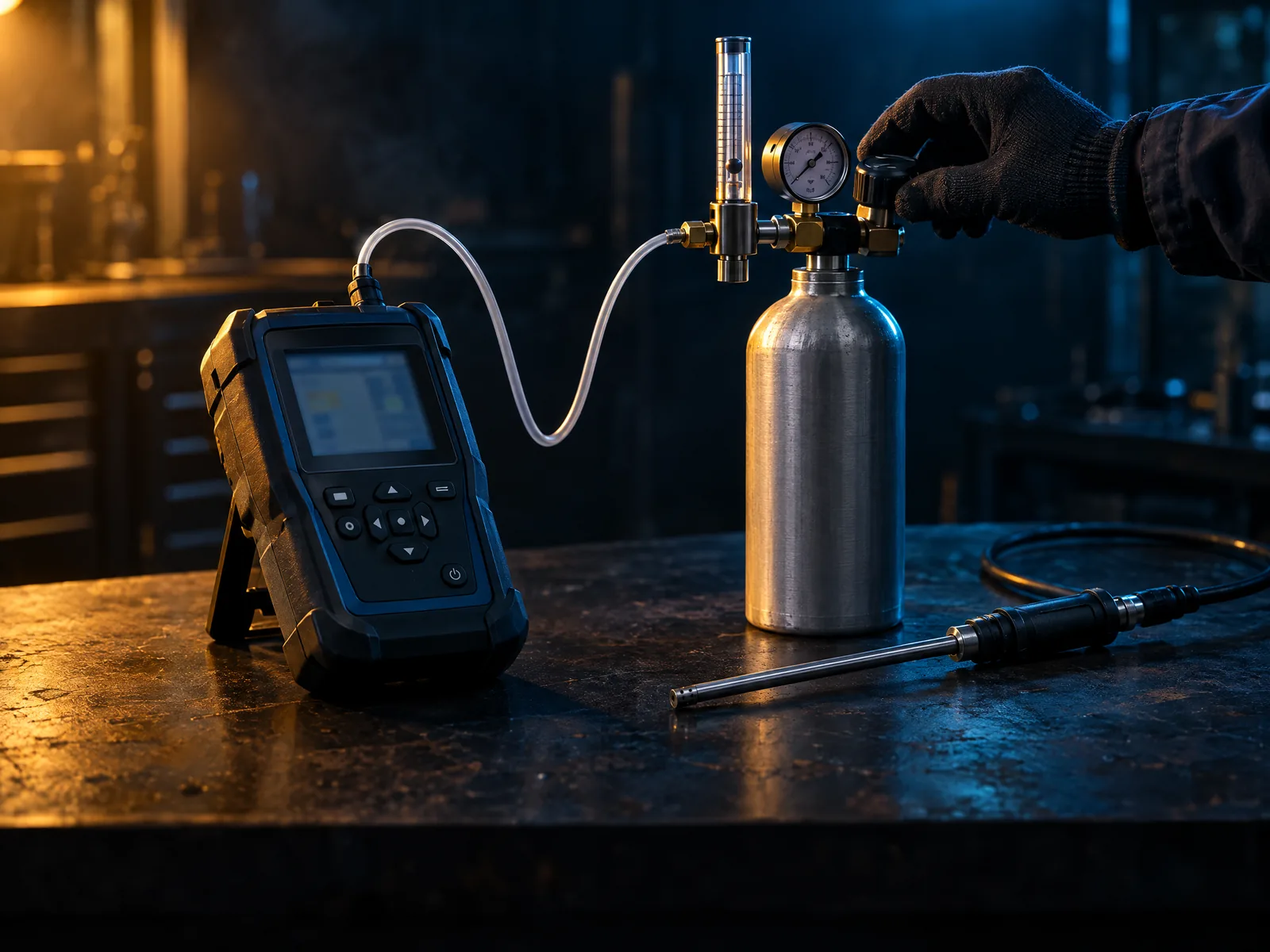

Las mediciones en chimeneas y ductos exponen al personal a temperatura, gases, superficies calientes, alturas y espacios con acceso limitado. La actividad debe planificarse bajo los permisos, equipos de protección, accesos y procedimientos de la planta. También se debe verificar la calibración del analizador y seguir las instrucciones del fabricante para cero, purga, calentamiento, ubicación de sonda y estabilización de lectura.

No es recomendable ajustar un quemador de forma agresiva solo para perseguir un número mostrado en pantalla. Los controles de seguridad, límites de operación y secuencias de fabricante tienen prioridad. Cualquier modificación debe ser ejecutada por personal autorizado, verificando estabilidad de llama, alarmas, presiones, comportamiento de proceso y condición de emisiones según corresponda.

De una visita técnica a un programa de mejora

Una primera medición puede responder una pregunta puntual, por ejemplo, por qué subió el consumo de combustible. Pero el mayor valor aparece cuando la planta establece una rutina de revisión por condición. La frecuencia dependerá de criticidad, horas de uso, tipo de combustible, historial de mantenimiento y cambios de proceso.

El informe posterior debería explicar qué se midió, bajo qué carga, qué hallazgo se observó, qué hipótesis se plantea, qué acciones son seguras y qué medición confirmará la mejora. El mismo reporte puede incorporar fotos, condición de superficies, fecha de última limpieza, lectura de filtros y recomendaciones de repuestos o paradas.

El Departamento de Energía de Estados Unidos documenta casos donde un controlador con analizador de gases monitorea la relación combustible-aire y optimiza el exceso de oxígeno para apoyar operación estable y eficiente. Un caso de mejora de control de caldera ilustra el enfoque, sin sustituir la ingeniería requerida para cada instalación.

La meta no es tener más datos. Es usar mediciones confiables para que el equipo entregue la energía necesaria con una combustión estable, superficies limpias y decisiones de mantenimiento tomadas antes de una parada crítica.
