Cómo reunir datos para dimensionar un sistema térmico industrial

Dimensionar no es copiar la capacidad de un equipo existente

Cuando una planta necesita vapor, agua caliente o transferencia de calor, es común tomar como referencia la placa del equipo instalado. Puede ser un dato útil, pero no define por sí solo la necesidad actual. La demanda cambia por producción, producto, horarios, pérdidas de distribución, procesos nuevos o limitaciones de la instalación.

El punto de partida es describir la tarea térmica: qué se quiere calentar, mantener, evaporar, secar, lavar, cocinar, esterilizar o transferir. Después se reúnen las condiciones que permiten calcular y validar una solución.

Defina la demanda de proceso

Para un fluido que cambia de temperatura, el cálculo conceptual de carga parte de la masa o caudal, el calor específico y la diferencia de temperatura. Si hay cambio de fase, calentamiento de sólidos, pérdidas por superficie o variaciones de producción, esas condiciones se incorporan al balance. La fórmula no reemplaza la ingeniería de detalle, pero obliga a preguntar lo correcto: cuánto producto, a qué temperatura entra, a qué temperatura debe llegar y en qué tiempo.

Registre:

• Fluido o producto y su estado.
• Temperatura de entrada, temperatura objetivo y tolerancia permitida.
• Caudal, masa por lote o producción por hora.
• Tiempo de calentamiento, horas diarias y picos de demanda.
• Si el proceso requiere temperatura constante, rampas o recuperación rápida entre lotes.

Una tabla de levantamiento ayuda a separar los datos disponibles de los que requieren validación. No es una memoria de cálculo; es la base para que el cálculo posterior no dependa de supuestos ocultos.

Revise el sistema completo, no solo el generador

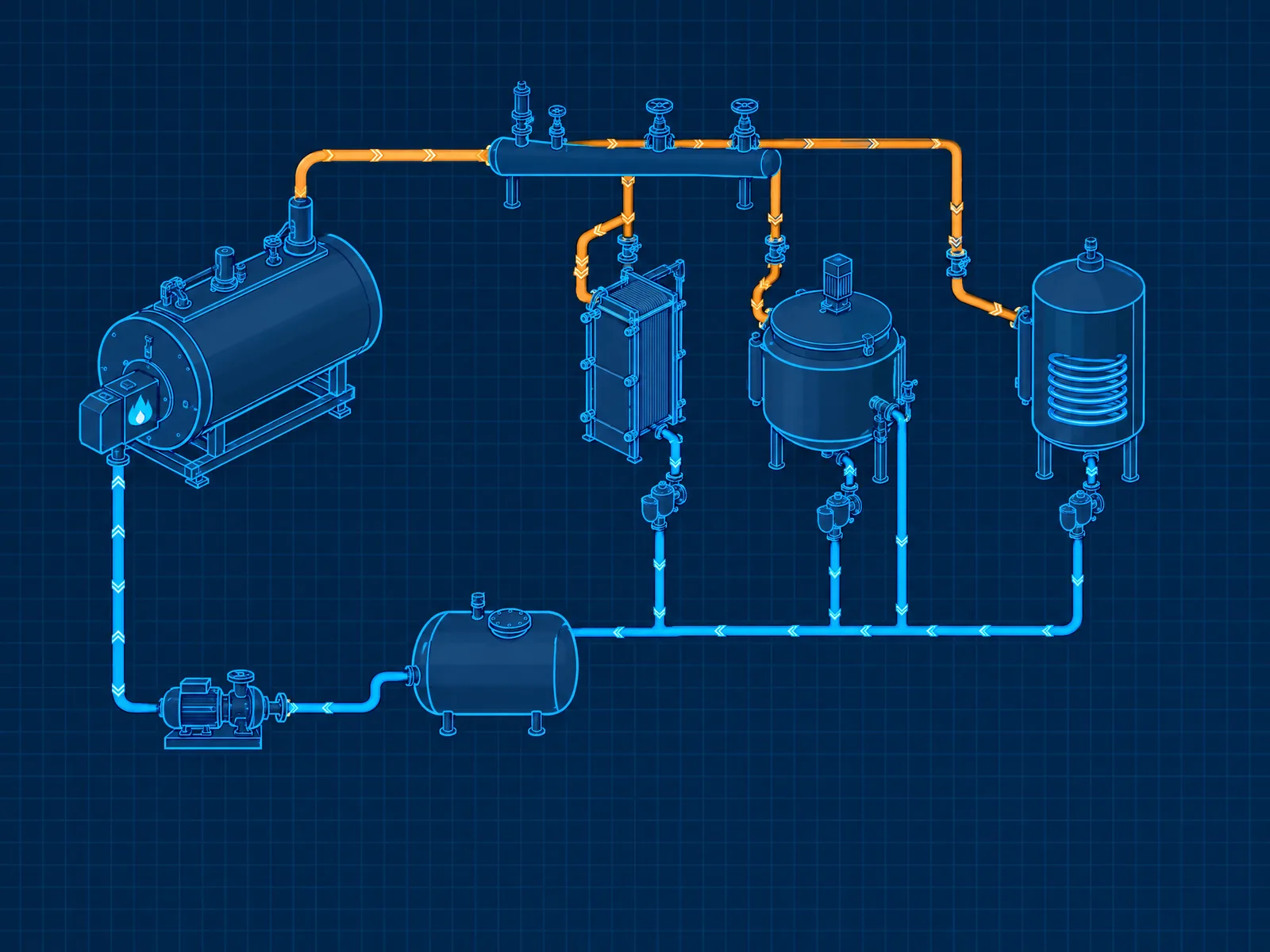

Un sistema térmico incluye generación, transferencia, distribución, control, retorno o descarga y consumo final. Por eso una evaluación debe mirar cómo interactúan estos elementos. El Departamento de Energía de EE. UU. propone tratar el calentamiento de proceso como un sistema y ofrece herramientas para identificar equipos de mayor consumo y realizar balances bajo distintas condiciones de operación. Su guía de sistemas de calentamiento de proceso y la plataforma MEASUR reflejan ese enfoque.

Preguntas prácticas:

• ¿La energía se genera como vapor, agua caliente, gases de combustión, electricidad u otro medio?
• ¿Qué equipo recibe el calor: intercambiador, serpentín, chaqueta, tanque, secador o línea?
• ¿Cómo viaja el medio térmico y dónde están los puntos de conexión?
• ¿Hay retorno de condensado, recirculación, venteos, trampas, bombas o tanque de expansión?
• ¿Qué pérdidas se observan o se sospechan en aislamiento, válvulas, superficies o purgas?

Describa las condiciones de suministro e instalación

La capacidad requerida no basta si la planta no puede alimentar, ventilar, operar o mantener el sistema. Confirme combustible o suministro eléctrico, calidad y disponibilidad de agua, espacio, accesos, alturas, drenajes, ventilación y evacuación de gases cuando aplique.

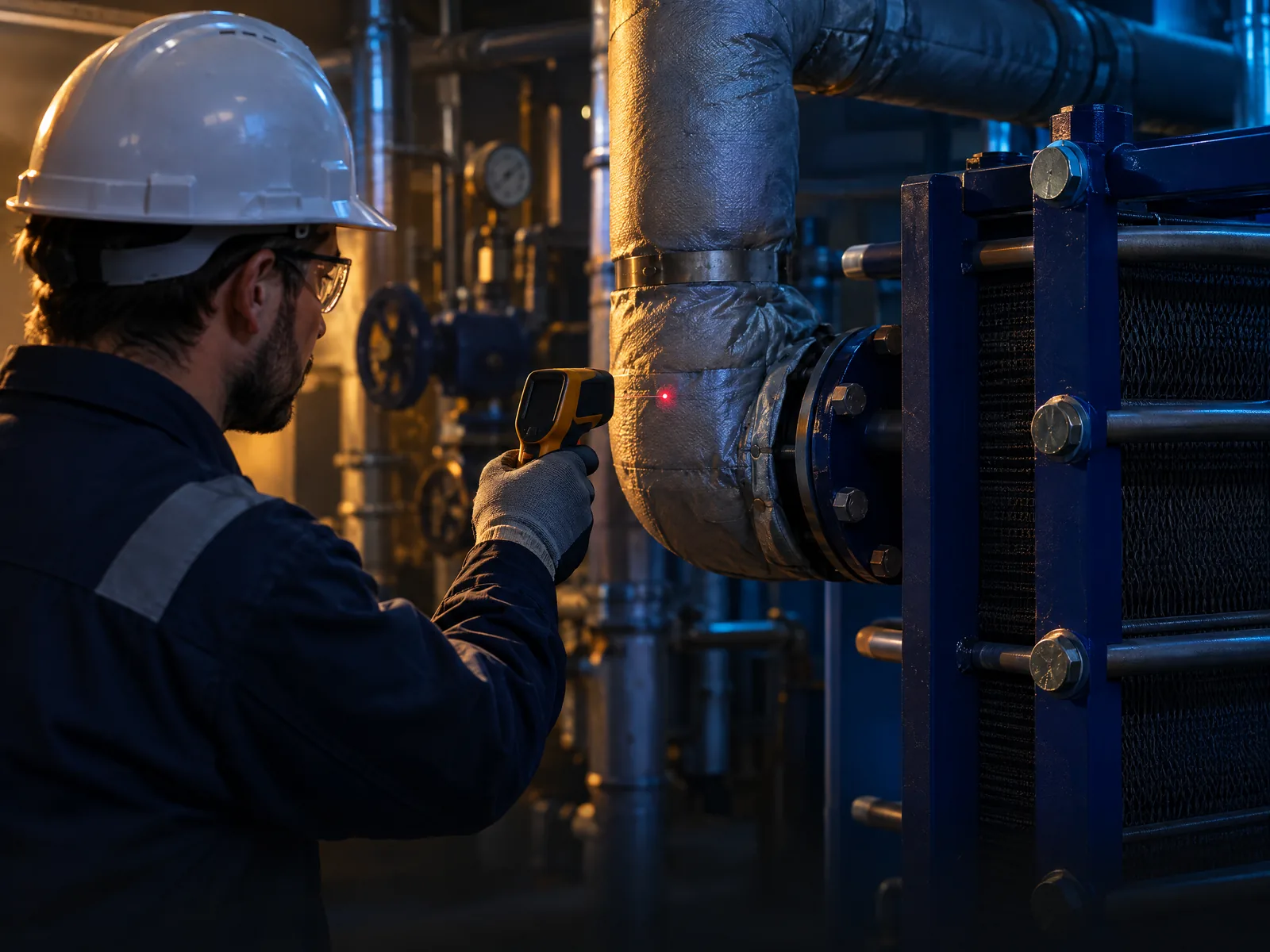

También documente presión y temperatura disponibles en puntos críticos, no solo a la salida del generador. Una red puede entregar una condición diferente en el punto de uso por caída de presión, distancia, control o pérdidas térmicas. En una expansión, las longitudes de tubería y el crecimiento previsto importan tanto como el consumo inicial.

Identifique la variación de demanda

Un sistema diseñado solo para el promedio puede quedar corto durante arranques, limpieza, esterilización, cambios de turno o lotes simultáneos. Uno calculado únicamente para un pico aislado puede operar fuera de su condición más conveniente durante gran parte del tiempo. Por eso el levantamiento debe separar demanda base, demanda máxima, duración del pico y frecuencia.

Una tabla sencilla por hora o por lote suele ser más útil que una cifra única. Permite revisar acumulación térmica, secuencia de cargas, escalonamiento de equipos, automatización y reservas operativas sin seleccionar un equipo antes de validar el proceso.

Datos que no se deben estimar a ciegas

Antes de cerrar una selección, hay datos que deben medirse, confirmarse o declararse como supuesto: presión en el punto de uso, retorno de condensado o recirculación, condición del agua, pérdidas de distribución, combustible o energía disponible, accesos para montaje y crecimiento previsto. Un valor aproximado puede ser útil para una evaluación inicial, pero debe identificarse como tal; de otro modo, una propuesta aparentemente correcta puede fallar al enfrentarse a la instalación real.

Qué debe entregar una evaluación inicial

• Balance preliminar de carga y supuestos declarados.
• Perfil de operación: normal, pico, arranque y contingencia.
• Diagrama simple de proceso y puntos de conexión.
• Restricciones de espacio, servicios, seguridad y operación.
• Datos pendientes que requieren visita, medición o validación.

La selección final debe validar materiales, controles, normativa aplicable y condiciones reales de montaje. El objetivo del levantamiento es hacer esa etapa más rápida, clara y comparable.

Para iniciar una evaluación, reúna producto o fluido, caudal o lote, temperaturas, horas de operación, fotografías de conexiones y planos disponibles. Si falta un dato crítico, la siguiente acción correcta puede ser una visita o una medición, no una selección apresurada.
